Prestations
ESSAIS
- Étude de faisabilité des contrôles par ultrasons :
- conventionnels, multi-éléments, TOFD,
- sur soudure en acier austénitique.
- Démonstration des contrôles par ultrasons multi-éléments avec scanner :
- sur soudure BW de tubes de faibles épaisseurs,
- sur soudure de tôle bout à bout.
- Démonstration des contrôles de corrosion, délaminage et épaisseur avec une Wheelprobe.
- Simulation sur logiciel EsBeamTool.
LOGICIELS / ANALYSES

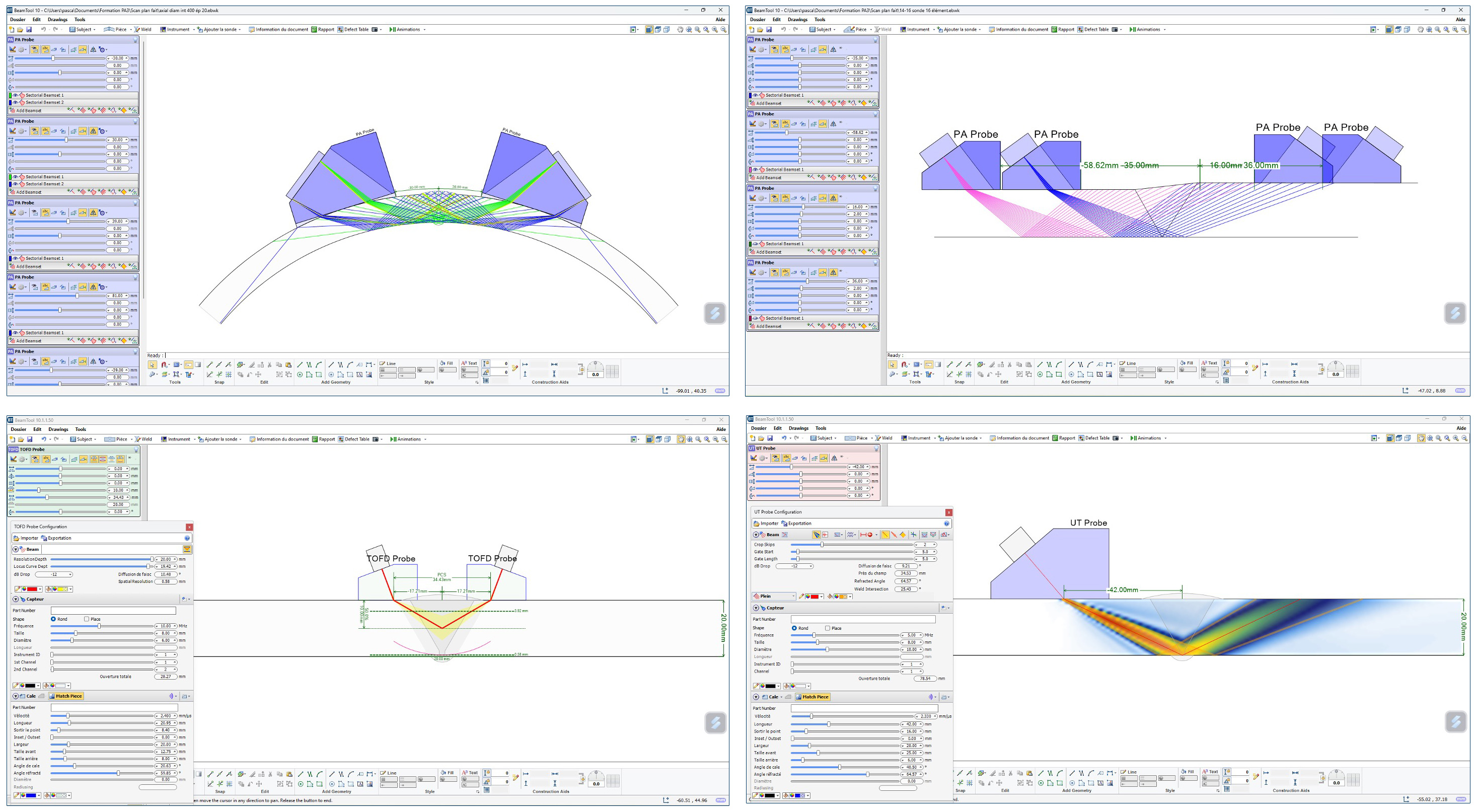

ES Beam Tool :
Des fichiers CAO peuvent être importés pour la simulation.
- Simulation ultrasons multi-éléments
- Simulation ultrasons TOFD
- Simulation ultrasons conventionnel

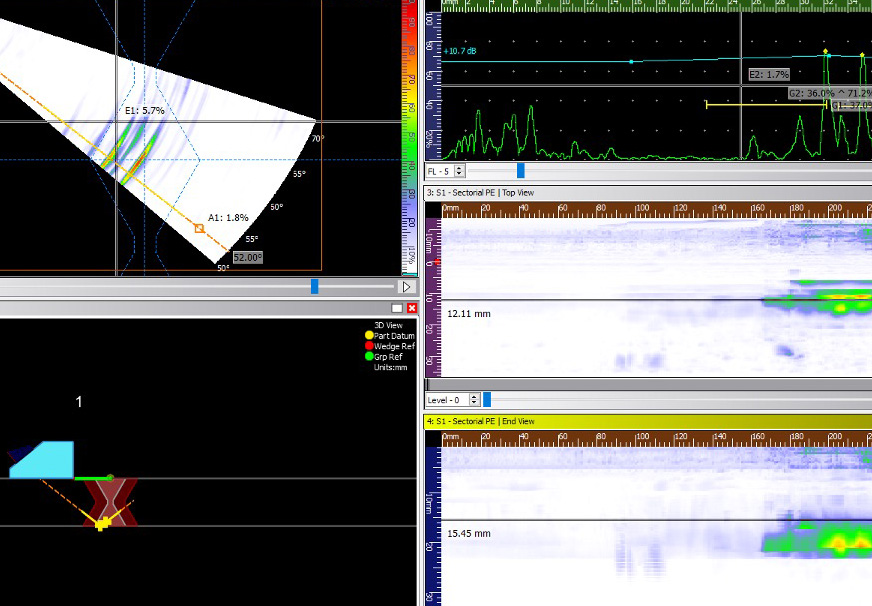

Analyse des acquisitions avec le logiciel UTStudio.

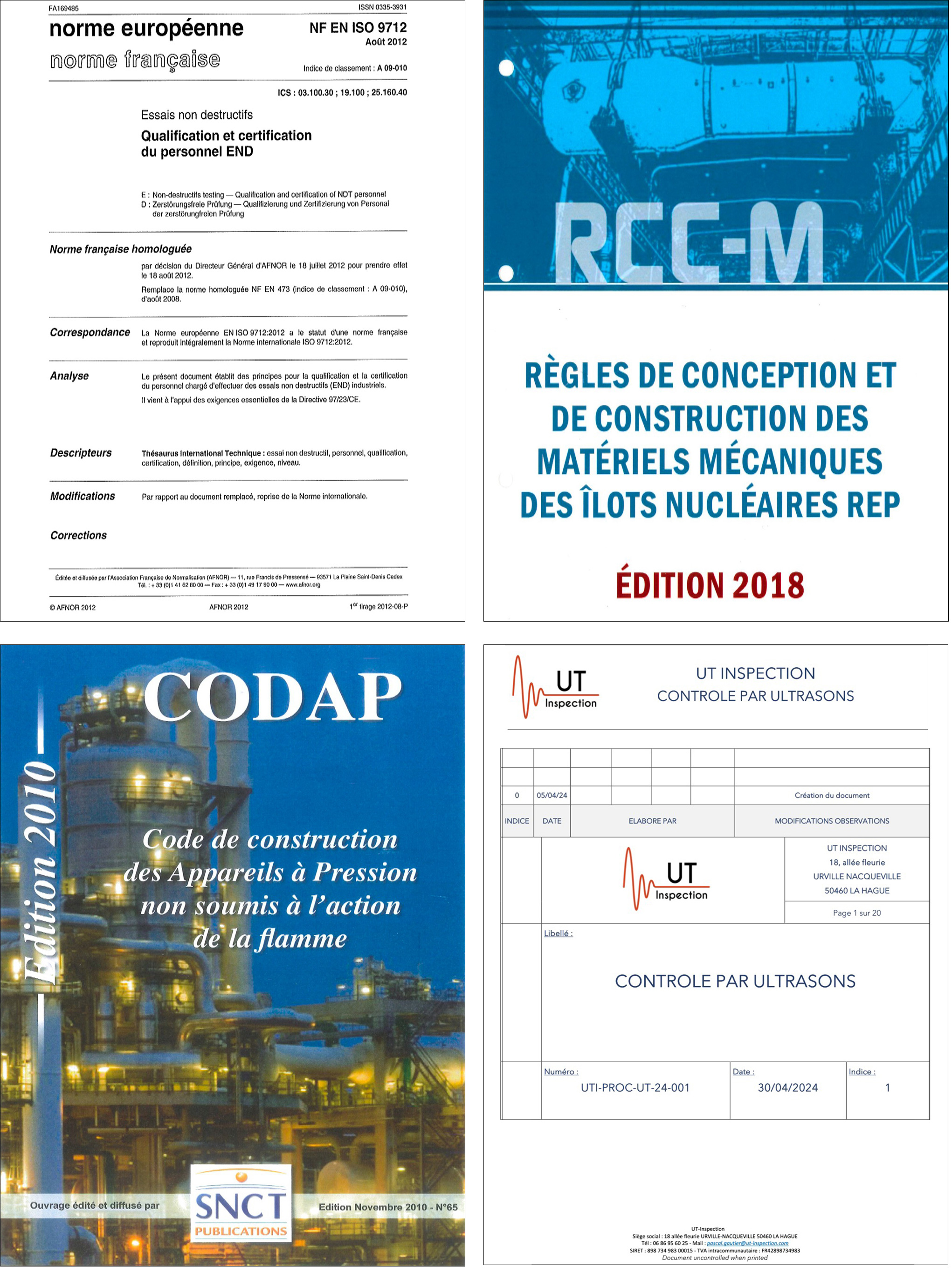

PROCÉDURES

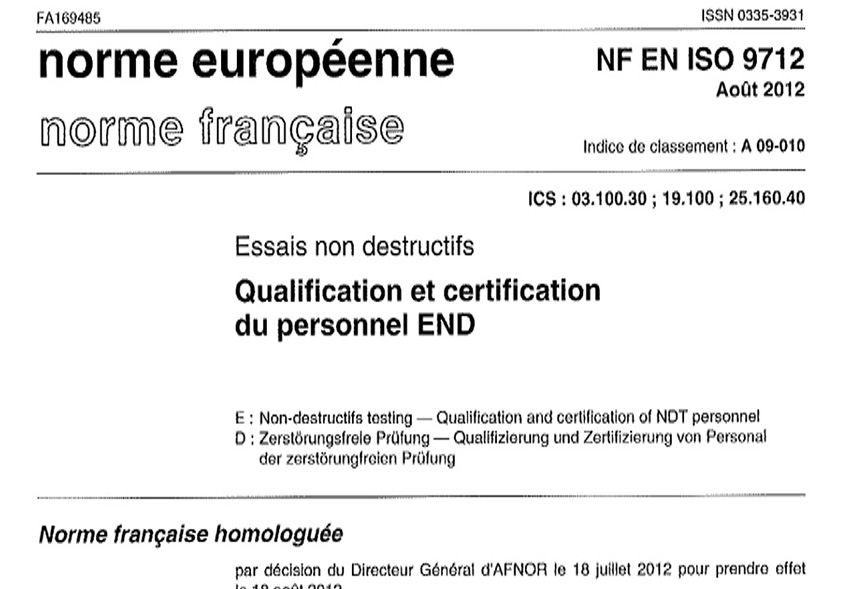

- Normes NF EN ISO
- RCC-M
- CODAP
- Procédure UT Inspection
Ultrasons - UTPA
Ultrasons

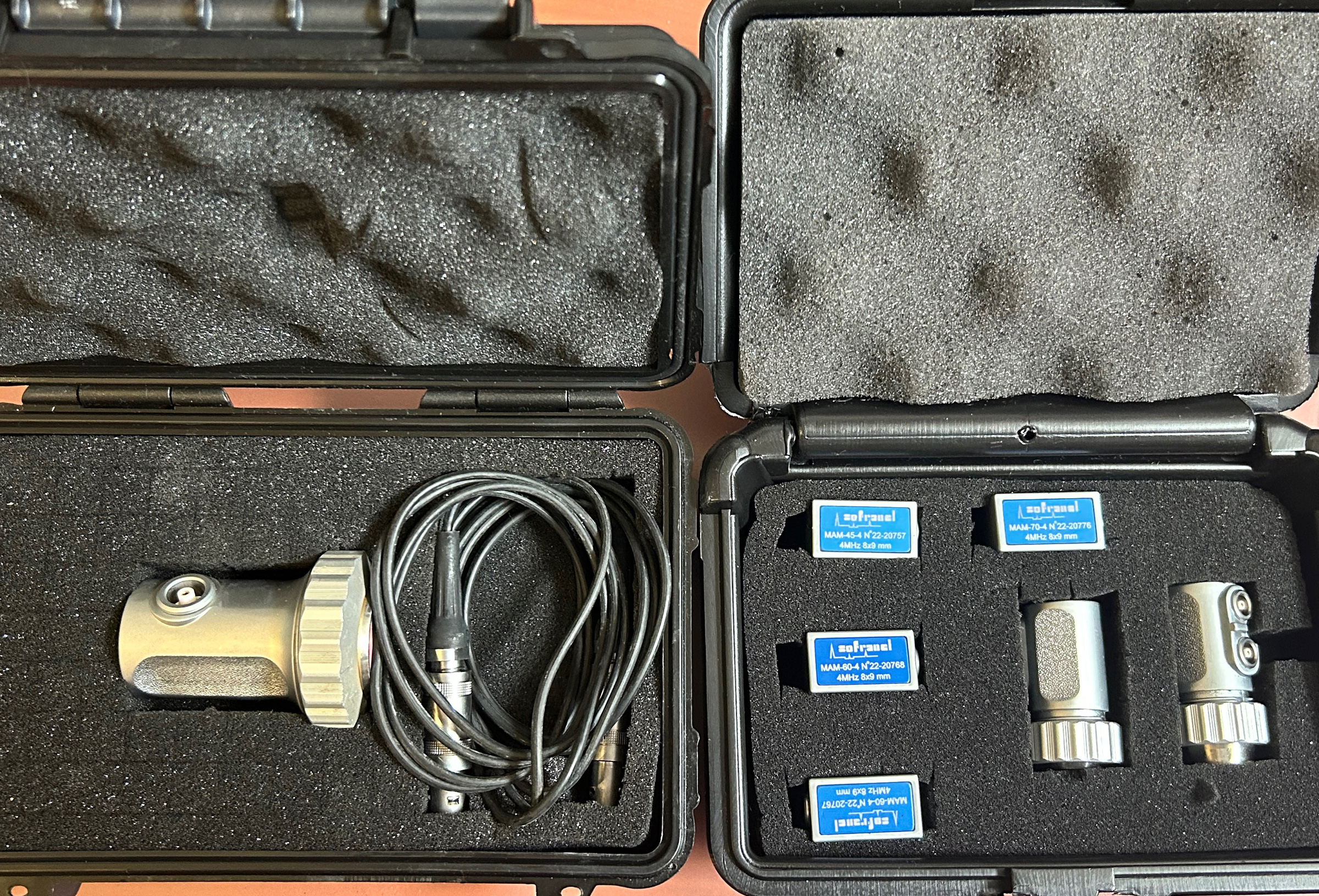

Sondes mono-élément en ondes transversales et longitudinales.
Les sondes sont conformes à la norme ISO 22232-2.D’autres sondes mono-élément peuvent être fournies suivant la demande.

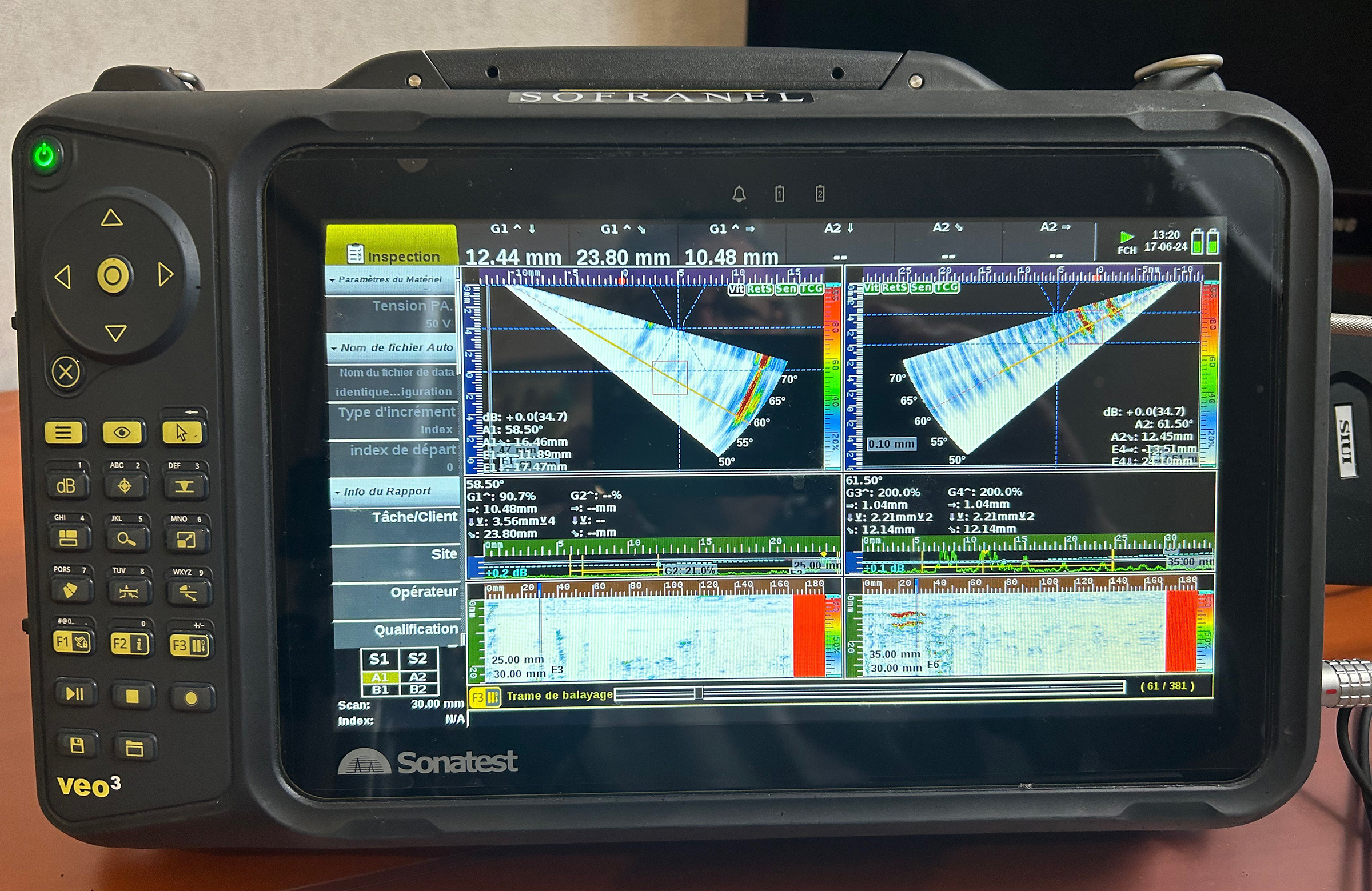

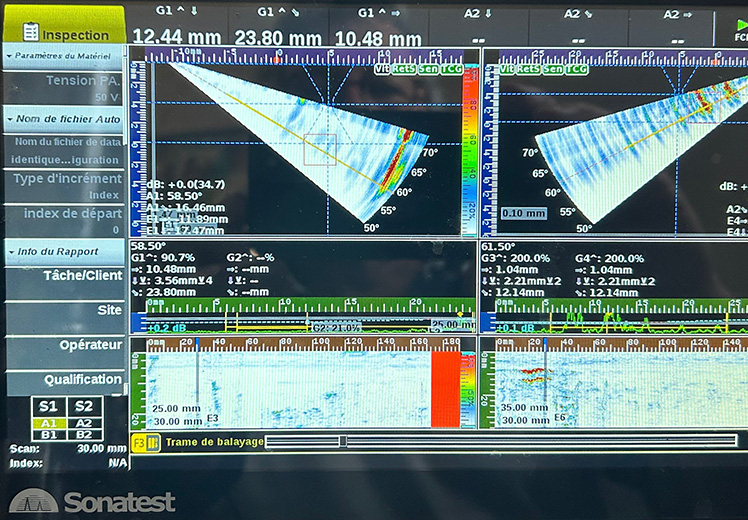

Poste : SOFRANEL VEO3 16/64
Utilisation ultrasons conventionnels, multi-éléments, TOFD.
Vérification annuelle en cours de validité.
UTPA

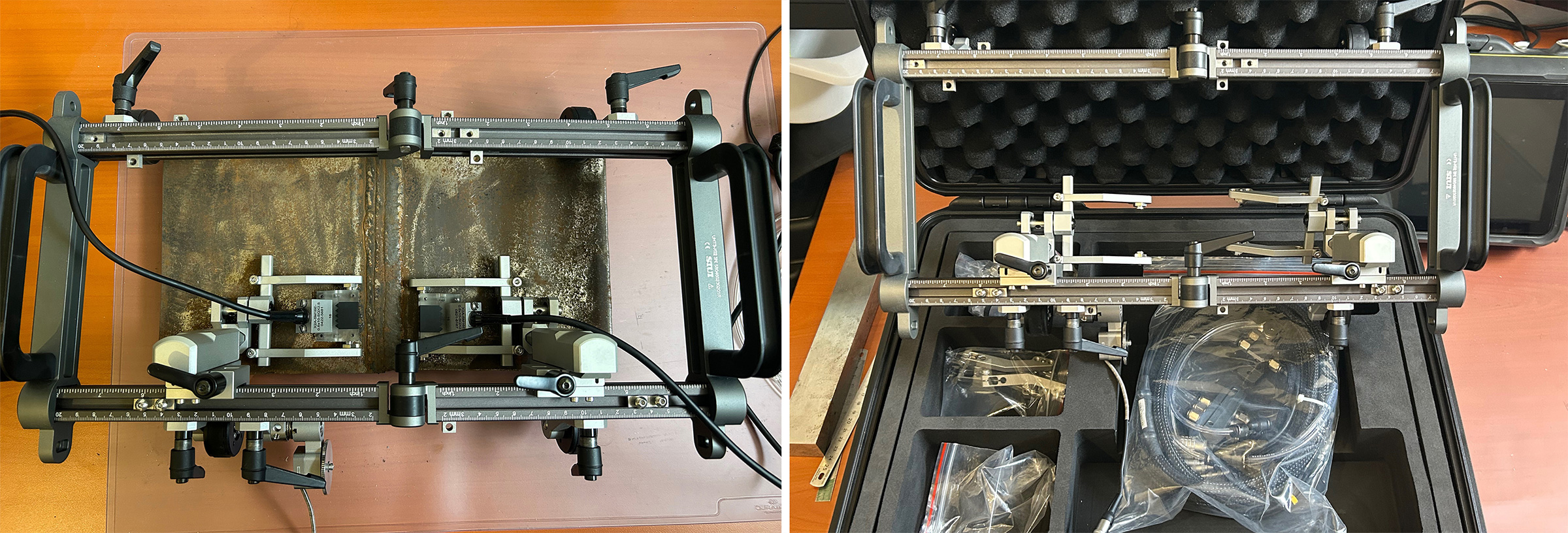

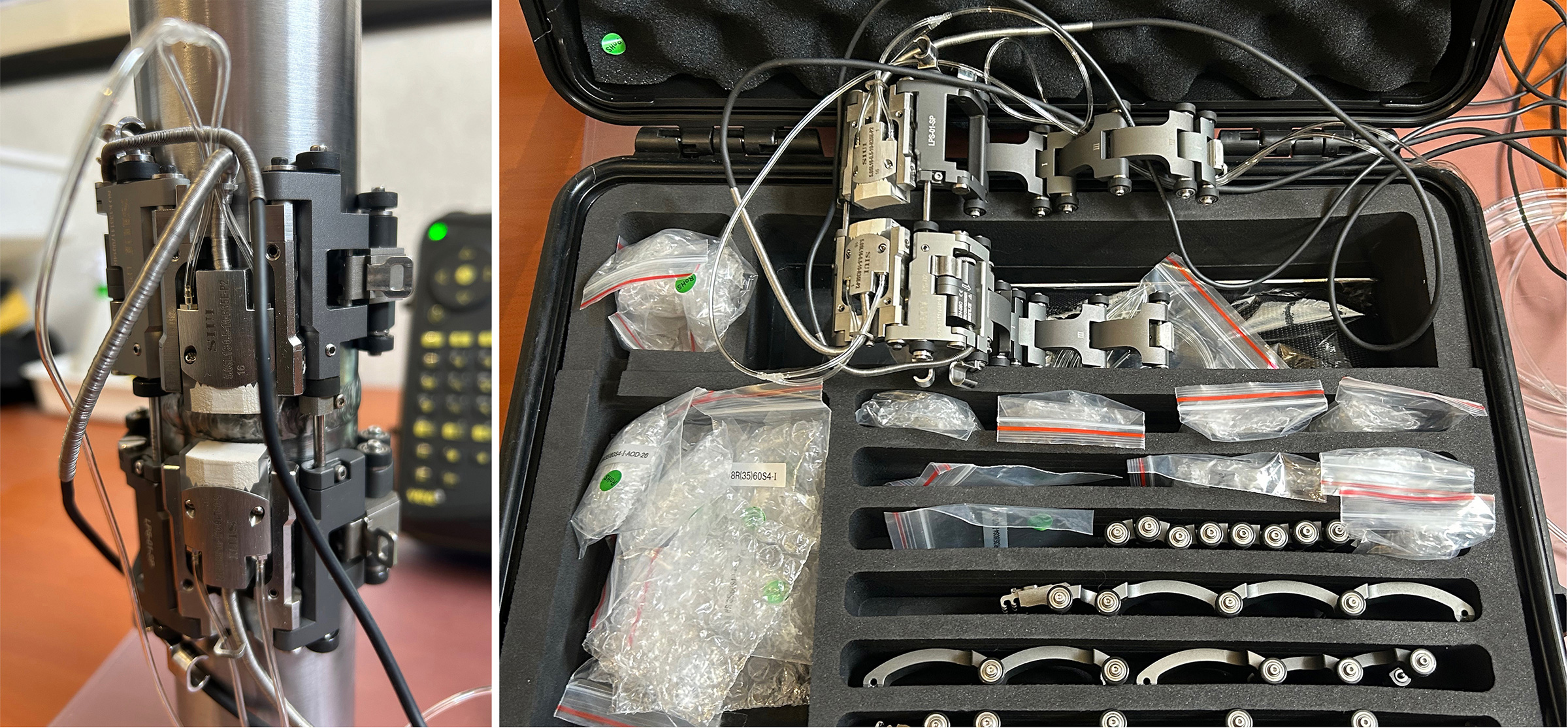

Scanner 1 axe pour le contrôle d’assemblage soudé de petit diamètre pouvant recevoir 2 sondes.
Malette technique avec les différents gabarits suivant les diamètres.
Scanner 1 axe pour le contrôle d’assemblage soudé plat ou de grand diamètre pouvant recevoir 2 sondes PA + 2 sondes TOFD.
Malette technique avec les différents montages.

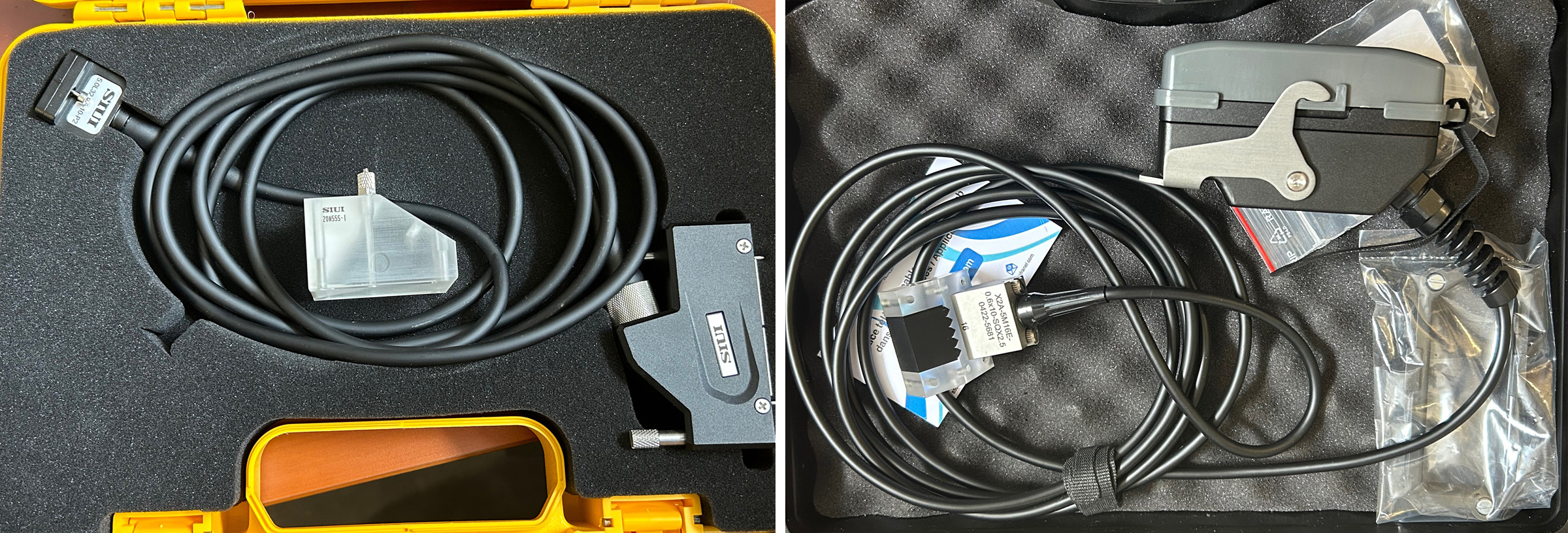

Sondes 16 et 32 éléments avec sabots pour ondes longitudinales et transversales.
Les sondes sont conformes à la norme NF EN ISO 18563-2.
D’autres types de sonde multi-éléments peuvent être fournis suivant la demande.
Matériel
Démonstration

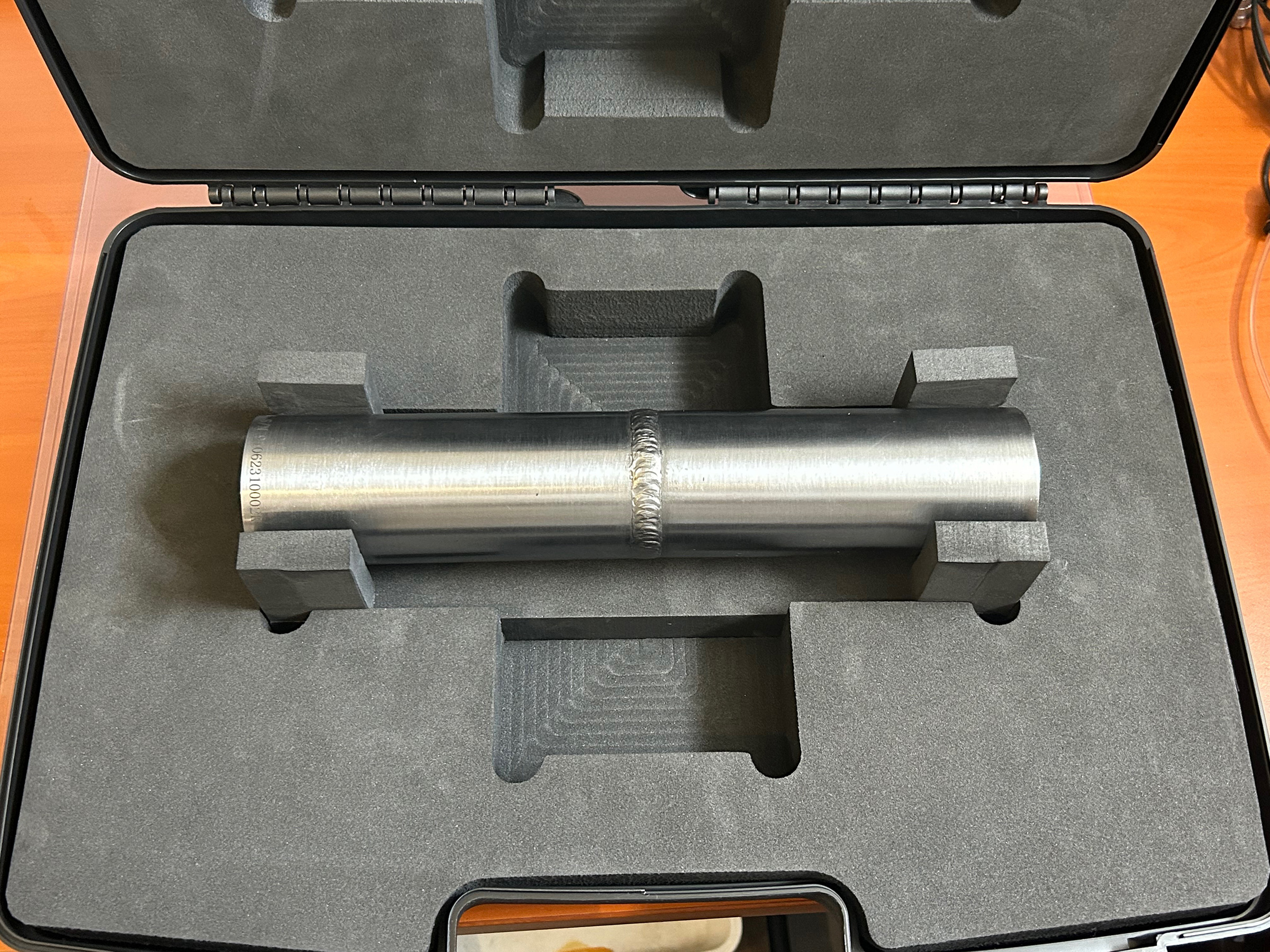

Tubes soudés avec défauts linéaires et volumiques pour contrôle UPTA avec scanner.

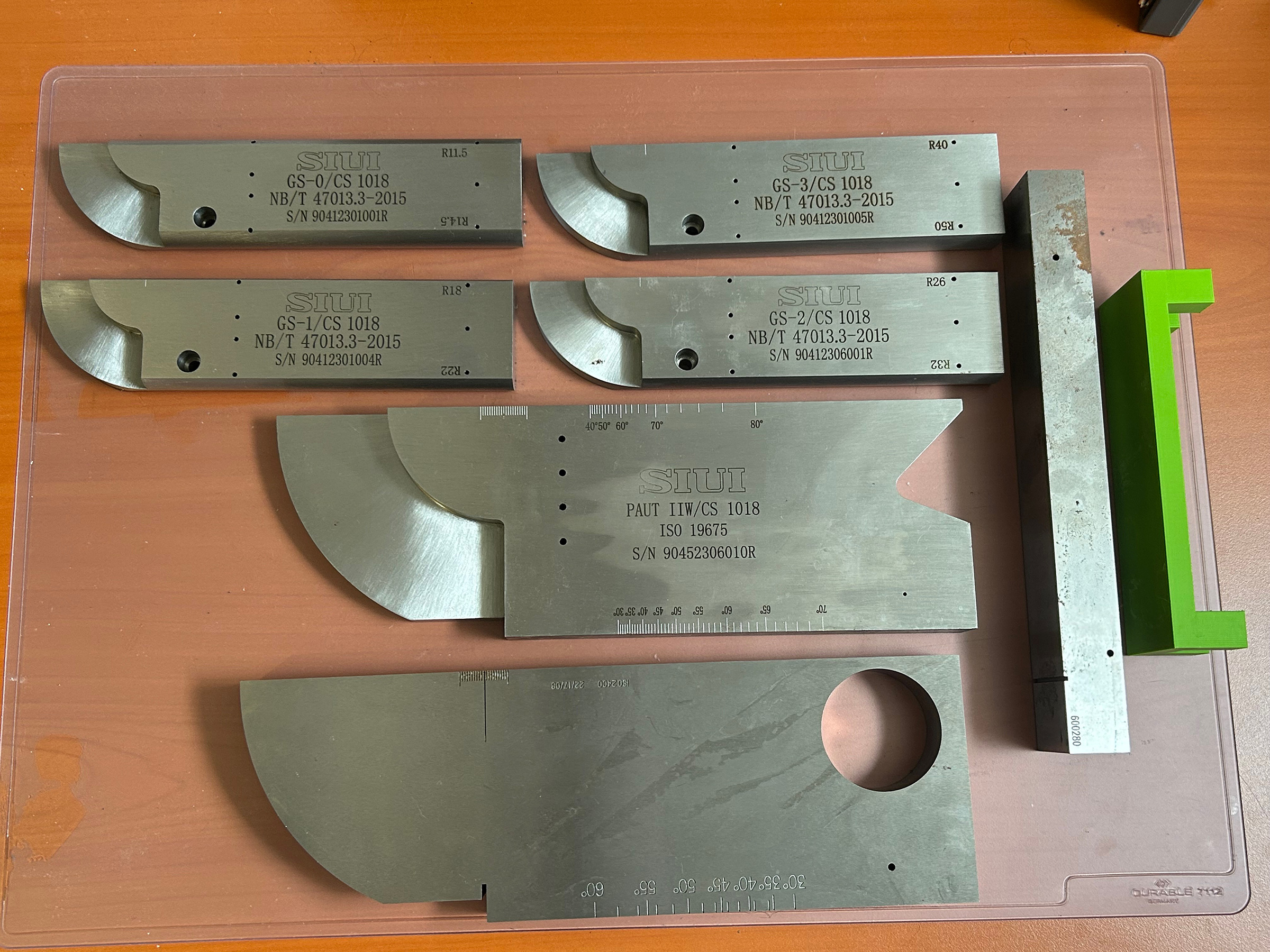

Cales
Cales d’étalonnage pour scanner UTPA faible diamètre.
Cales d’étalonnage en distance suivant NF EN ISO 2400 pour les UT conventionnels et NF EN ISO 19675 pour les UTPA.
Cales de sensibilité suivant IS.US.319-21.
D’autres cales peuvent être disponibles suivant la demande.
Pour le contrôle de soudure en acier inoxydable, un schéma sera réalisé pour la fabrication.

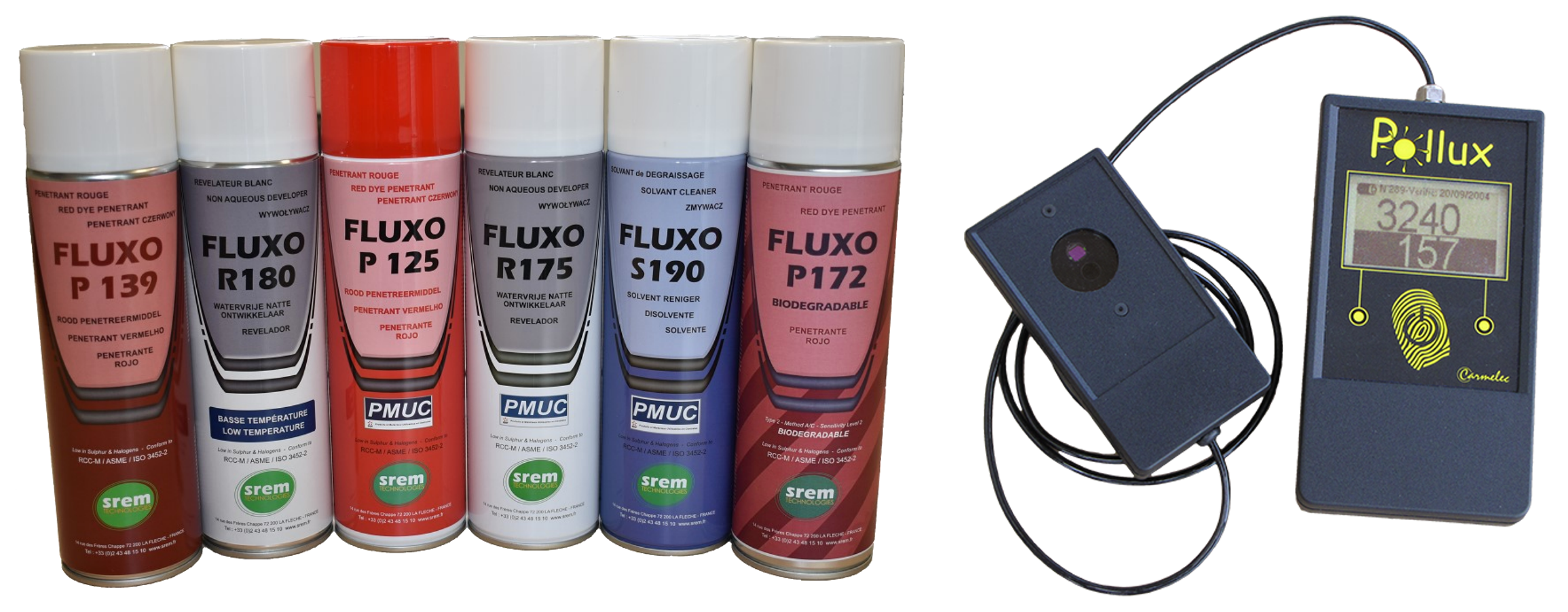

Ressuage
Gamme de produits pour le contrôle par ressuage coloré conforme à la norme NF EN ISO 3452-2 et PMUC.
Radiomètre / luxmètre en cours de validité.
